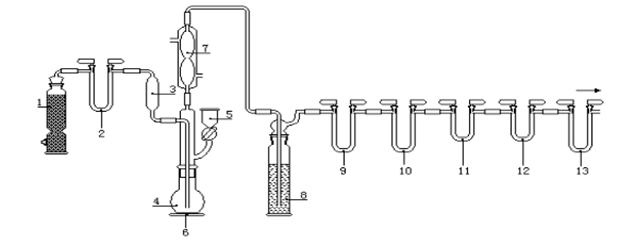

裝置結構如下圖所示。其工作流程及工作原理如下。
1、抽氣部分：本裝置在抽氣的*后部分安裝一個適宜的抽氣泵和一個可調氣體流量的玻璃轉子流量計，以保證氣體或空氣通過裝置均勻流動。
2、空氣凈化部分： 進入裝置的氣體先通過含鈉石灰（或堿石棉）的吸收塔 1 和含堿石棉的 U 形管 2，氣體的二氧化碳被除去。
3、酸分解反應部分：反應瓶 4 中裝入樣品。濃磷酸通過分液漏斗 5 加入反應瓶中，樣品中的碳酸鹽被酸分解生成二氧化碳。反應瓶底部用電爐加熱，促使碳酸鹽分解反應進行完全。
4.、反應后產生氣體的凈化部分：反應產生的二氧化碳隨同凈化的空氣通過球形冷凝管 7，其中的水分大部分被冷凝下來。繼之，氣體進入含濃硫酸的洗氣瓶 8，進一步除去其中的水分。*后，通過含硫化氫吸收劑的 U 形管 9 和無水高氯酸鎂的 U 形管 10，氣體中的硫化氫和水分被除去。
5、二氧化碳定量吸收部分：凈化后的氣體通過兩個可以稱量的 U 形管 11 和 12，內各裝 3/4 堿石棉和 1/4 無水高氯酸鎂。對氣體流向而言，堿石棉裝在無水高氯酸鎂之前。反應生成的二氧化碳在 U 形管 11 和 12 中被定量吸收，稱量后根據 U形管增加的質量，計算試樣中二氧化碳的含量。
6、保護部分：U 形管 12 后面接一個附加的 U 形管 13，內裝鈉石灰或堿石棉，以防止空氣中的二氧化碳和水分從后面進入 U 形管 12 中。U 形管 13 的后端接流量計和抽氣泵。 1---吸收塔：內裝鈉石灰或堿石棉        7---球形冷凝管
2---U型管：內裝堿石棉                8---洗氣瓶：內裝硫酸
3---緩沖瓶                            9--- U型管：內裝硫化氫吸收劑
4---反應瓶：100mL                    10--- U型管：內裝無水高氯酸鎂
5---分液漏斗                          11，12--- U型管：內裝堿石棉和無水高氯酸鎂
6---電爐                              13--- U型管：內裝鈉石灰或堿石棉
